CTRL UL101 Ultrahang diagnosztikai eszköz
A CTRL UL101 műszert eredetileg az Egyesült Államok hadsereg számára fejlesztették ki, mára viszont az egész világon széles körben használják az állapotfüggő karbantartások során. Az UL101 vevőkészülék átalakítja a kritikus elemek által kibocsátott ultrahang jeleket könnyen felismerhető, hallható hangokká, ezáltal a mérést végző személy képes megbecsülni a komponensek állapotát, még zajos környezetben is. Így a korai fázisban lévő hibák jeleit képes felismerni, megelőzve ezzel a váratlan leállásokat. Az alábbi területeken alkalmazható: mechanikai, hidraulikai, elektromos, vákuum, nyomás alatt lévő és nyomásmentes rendszereknél és komponenseknél. A CTRL UL101 egy kézi vizsgálóműszerrel roncsolás mentes vizsgálatok végezhetők. Alkalmazható biztonsági, minőségellenőrzési és hibafeltáró vizsgálatok során.
A készülék főbb tulajdonságai:
- Érzékeli az ultrahang jeleket akár 50 méter távolságból is.
- Használható pásztázó módba (Scan Mode) és közvetlen érintkezéssel is (Contact Mode).
- Könnyű, kézben tartható.
- Tartós, préselt alumínium vázzal és burkolattal rendelkezik, hogy ellenálljon a nagyobb igénybevételeknek is.
- Kalibrációra nincs szükség.
- Nem igényel karbantartást.
- 9V-os elemmel működik, amellyel akár 45 óra folyamatos működés is biztosítható.
- Az ASMT és az ASME szivárgás detektálási előírásainak is megfelel.
- Egyszerűen kezelhető.
- Szabályozható érzékenység.
- 40 kHz +/- 1,5 kHz frekvencia.
- 1 év garancia.
- Garanciahosszabbítási lehetőség.
- Robbanás-biztos (RE) kivitelben is kapható.
- Tartozékok: ultrahang-jeladó, jelerősítő készlet, testhang pálcák, árnyékolók.
Műszaki adatok:
- Méretek:
- UL101 érzékelő: 222 × 32 × 32 [mm], 8.75 × 1.26 × 1.26 [inch].
- UT 2000 jeladó: 105 × 32 × 32 [mm], 4.125 × 1.26 × 1.26 [inch].
- Súly:
- UL101 érzékelő: 330 g.
- UT 2000 jeladó: 175 g.
- Burkolat: 2.3 mm vastag préselt alumínium.
- Tápellátás: 9V-os alkáli elem.
- Elem élettartama: UL101 érzékelő: 45 óra. UT 2000 jeladó: 300 óra.
- Az érzékelő vételi távolsága: 50 méter.
- Az érzékelő érzékenysége: < -65 dB.
- Az érzékelő dinamika tartománya: 120 dB.
- Az érzékelő bemeneti frekvenciája: 40kHz +/-1.
- Az érzékelő kimeneti frekvenciája: 300 Hz - 2000 Hz (a fejhallgatóhoz és az analóg kijelzőhöz).
- Üzemi hőmérséklettartomány: -20°C (-4°F) és +54°C (+130°F) között.
- Fejhallgató: ipari 600 Ohm impedanciával, 21-24 dB külső zajcsillapítással.
A CTRL UL101 teljesíti, sőt túlhaladja az ASTM E1002-93 és az ASME követelményeit a szivárgásdetektálással kapcsolatban. Az UL101 fejhallgatója teljesíti, sőt túlhaladja az ANSI specifikációt és az OSHA szabvány követelményeit.

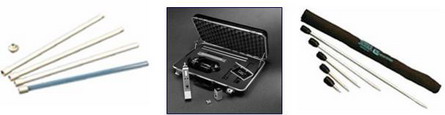

A CTRL UL101 alaptartozékai:
A) UL101 érzékelő.
B) UT2000 univerzális jeladó.
C) Ipari fejhallgató.
D) Egy inches akusztikus hangvezető.
E) Nagy koncentrátor.
F) Mini koncentrátor.
G) Akusztikus tű.
H) 5 hangvezetőből álló készlet tartóval.
I) Akusztikus hosszabbító készlet.
J) 9V alkáli elem (2db).
K) Hord táska (nincs a képen).
L) Oktató CD (nincs a képen).
M) Felhasználói tájékoztató füzet angol nyelven (nincs a képen).
Rendelhető tartozékok:
- Övtáska: használatával a mérő személy szabaddá tudja tenni a kezét, és képes tartani a vevőt, a fejhallgató készüléket és néhány kiegészítőt.
- Hibatáblák: a fluoreszkáló színkód táblák azonosítják azokat a komponenseket, amelyeket szükséges cserélni, vagy fokozott figyelmet igényelnek.
- PowerBeam300: a PowerBeam 300 tartozékkal az UL101 vevő hatótávolsága kiterjeszthető kb. 100 méterre. Használható elektromos egységeknél, nyomás alatt lévő rendszereknél, gőzcsappantyúknál, hidraulikus rendszereknél, csapágyaknál, olyan területeken, ahol nem alkalmazható az érintkezéses vizsgálat. A lézer funkcióval ki lehet jelölni a tesztelni kívánt komponenst.
- SoundCTRL állapot kiértékelő rendszer: A SoundCTRL felismeri az UL101 által szolgáltatott ultrahangjeleket, és abban a pillanatban a mérő személy rendelkezésére áll. Képes hangokat felvenni, visszajátszani, összehasonlítani és elemezni.
